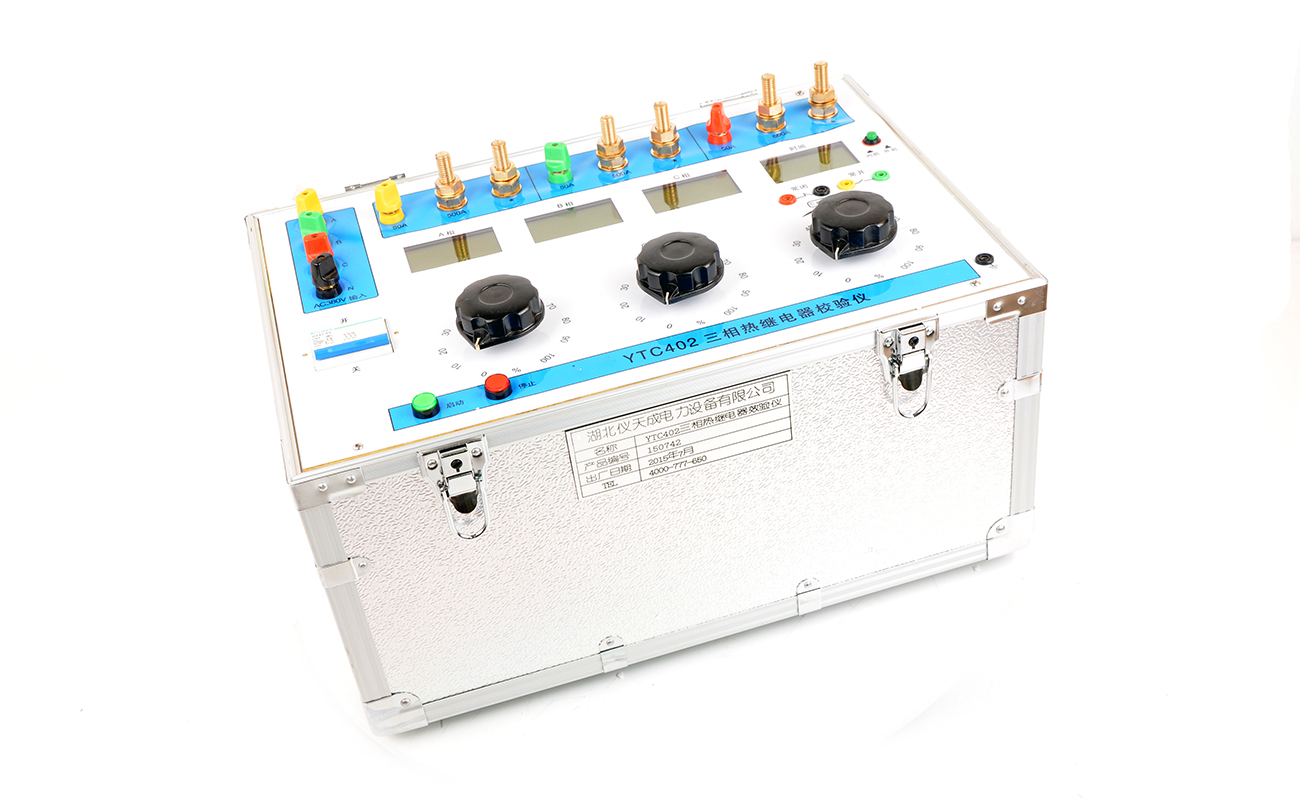

三相熱繼電器測試儀是一款針對于各種熱繼電器及電動機保護裝置進行整定、校驗的電力檢測儀器，其多用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場，那么這款儀器我們在使用時候，該如何操作呢？今天主要給大家介紹一下其操作方法。
儀器操作方法如下：
1、電源接通前，應斷開“電源控制”開關，并將“電流調節”及“A 相細調”“B 相細調”“C 相細調”逆時針調回零位。
2、 接通電源，將“電源輸入” A、B、C、N 端子接入三相四線電源，然后將“A、B、C 相電流輸出”端子及“開關量輸入”有源接點端子用專用測試導線連至被測繼電器接點。
3、連接完畢后，合上“電源控制”開關，按下“啟動”按鈕，順時針將“A 相細調”“B 相細調”“C 相細調”所需試驗電流至 70%），然后調節"電壓輸出"旋鈕,按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測設備進行特性試驗。
4、對于缺相的操作，三相不平衡的操作，只需將某一相斷開或調回零位及可。
5、如現場只有 220V 供電電源的情況下，可以將 ABC 輸入短接接供電電源火線，設備的 N 接零線；其它操作方法同 1、2、3、4
6、把產品做為三相大電流輸出時，也可以把三相零線直接短接做共零輸出。
三相熱繼電器校驗儀的操作方法大致如上，熟悉其相關操作流程，可以讓我們實際檢測過程更為順利。
